HJ89 sērijas rokturis vairāku asu darbības kursorsvira
Produkta īpašības • Lieljaudas industriālie rokturi, kas atbalsta rakšanas iekārtas un aprīkojumu; • Bezkontakta Hall sensora noteikšanas metode; • Atsperes atgriešanas darbības režīms; • Izvēlei ir daudz dažādu rokturu veidu; • Izvēles CAN kopnes izeja. Pielietojums Šī produktu sērija ir...
Apraksts
Produkta īpašības
• Lieljaudas industriālie rokturi, kas atbalsta rakšanas iekārtas un iekārtas;
• Bezkontakta Hall sensora noteikšanas metode;
• Atsperes atgriešanas darbības režīms;
• Izvēlei ir daudz dažādu rokturu veidu;
• Izvēles CAN kopnes izeja.
Pieteikums
Šo produktu sēriju galvenokārt izmanto smagajā iekārtā, piemēram, celtņos, iekrāvējos, iekrāvējos, ekskavatoros, pacēlāju darba platformās, traktoros, kombainos utt.
Tehniskā informācija
Elektriskie parametri
Zāles tips
Barošanas spriegums | 5 ± 0,5 V līdzstrāva |
Barošanas avota strāva (nominālā barošanas avota strāva) | <11mA (single axis) 22mA (dual axis) |
Pieļaujamā pārsprieguma ierobežojums | 20Vdc |
Reversais pieļaujamais spriegums | -10Vdc |
Izejas sprieguma lineāra kļūda | <± 0.2V |
Mehāniskie parametri
Šūpošanas leņķis | ± 20 grādi |
Darbības režīms | Automātiskā atsperes atgriešana |
Starta spēks | 20N |
Maksimālais darbības spēks | 11N |
Ierobežojošs spēks | > 300N |
Kalpošanas laiks | >2 miljonus reižu |
Svars | Apmēram 660 g |
Vides parametri
Darba temperatūra | -30C ~ plus 70 grādi |
Uzglabāšanas temperatūra | -40 grāds ~ plus 85 grādi |
Aizsardzības pakāpe | IP65 (virs uzstādīšanas paneļa) |
Produktskonfigurācija
HJ89 sērija
Darbības metode
1A | Darbība ar vienu asi priekšpusē-aizmugurē |
2AC | Jebkurš divu asu darbības virziens |
Ieejas spriegums
S | 5Vdc (standarta spriegums) |
W | 9 ~ 36 V līdzstrāva (plats spriegums) |
Izejas signāls
Halles tips (barošanas spriegums 5VDC)
H51 | Viena zāle, 0,5–2,5–4,5 V līdzstrāvas sprieguma izeja |
H52 | Viena zāle, 0 ~ 2,5 ~ 5 V līdzstrāvas sprieguma izeja |
H53 | Viena zāle, 1,25 ~ 2,5 ~ 3,75 V līdzstrāvas sprieguma izeja |
J33 | CAN 2.{1}}B kopnes izeja, avota adrese ir 33, protokols J1939 |
J34 | CAN 2.{1}}B kopnes izeja, avota adrese ir 34, protokols J1939 |

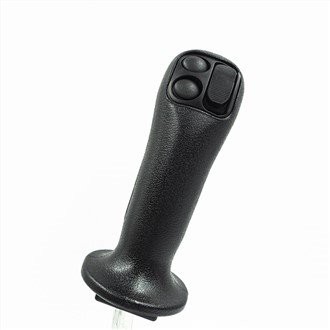

Kursorsviras rokturis
SP
Izejošais ceļš
L (tiešā izeja)
D (vācu savienotājs)
※ Citu savienotāju izejas formu var pielāgot
Elektroinstalācijas
CANbus izeja
Pin nr | Funkcija |
1 | Jauda 9~36v |
2 | Jauda 0V |
3 | VAR augsts |
4 | CAN zems |
5 | CAN vairogs |
6 | N/A |
Hallas sensora izejas definīcija
Krāsa | Funkcija |
sarkans | Jauda 5V ieeja |
Melns | GND |
Dzeltens | Zāles izeja priekšā un aizmugurē |
Balts | Zāles izvade kreisajā un labajā virzienā |
