Viena ass zāles efekta īkšķa kursorsvira video

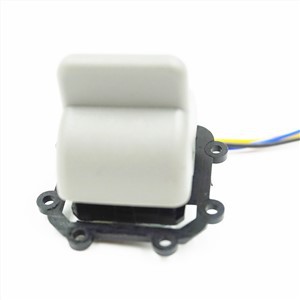

Viena ass zāles efekta īkšķa kursorsvira

• Ar vienu asi darbināms ar pirkstu, virzīts uz priekšu un atpakaļ.
• Pavasara atgriešanās.
• Izskats mazs, viegli uzstādāms.
• Bezkontakta zāles efekta sensors.
• Dažādi izejas sprieguma diapazoni nav obligāti.

Apraksts

Produkta īpašības

FJ 3 SĒRIJAS SINQLE-AXIS ROKAS PER ED ED JOYSTICK

● Ar vienas ass pirkstu, virzienu uz priekšu un atpakaļ.

● Pavasara atgriešanās.

● Izskats mazs, viegli uzstādāms.

● Bezkontakta zāles efekta sensors.

● Dažādi izejas sprieguma diapazoni nav obligāti.


Pieteikums

Tipisks pielietojums radiometriskajā krūšu kurvja komplektā, bezceļa transportlīdzeklī un rūpnieciskā paneļa vadībā


Tehniskā informācija

Elektriskie dati

Barošanas avots: 5 ± O.5Vdc (standarta spriegums)

9 ~ 36Vdc (platspriegums)

Barošanas strāva:<>

18mA (liekā zāle)


Maksimālais pieļaujamais pārslodzes spriegums 30Vdc

Apgrieztās polaritātes spriegums (maks.)

-15Vdc

Izturība pret slodzi

& gt; 10KQ

Izturības tolerance

2.5±0.2V

Izejas linearitātes pielaide

& lt; ± 0.3Vdc


Mehāniskās īpašības

Brauciena leņķis

Apmēram ± 30 °

Darbības veids

Pavasara atgriešanās

Izlaušanās spēks

1.3N

Darbības spēks

3N

Maksimālais pieļaujamais spēks

& gt; 30N

Gaidot dzīvību

& gt; 2 miljoni ciklu

Svars

45g

& lt; _

J


Vides dati

Darba temperatūra Uzglabāšanas temperatūras aizsardzības līmenis

-30°C~ +70°C

-40 J +85°C

IP65

(Tikai elektroniskajai daļai)

Produkta konfigurācija

① ② ③

image007(001)


Izmēri

image009image011
Skats no priekšasSānu skats
image013image015
Darbības leņķa shematisks


Produkta uzstādīšana

image017(001)

imagePaneļa atvēršana

Elektriskie savienojumi

Vadu definīcijas

Ciparu funkcija

Krāsa

1

VCC

sarkans

2

GND

Melns

3

Apmēram

Dzeltens

4

Bout

Zaļš


Izvades shēma
